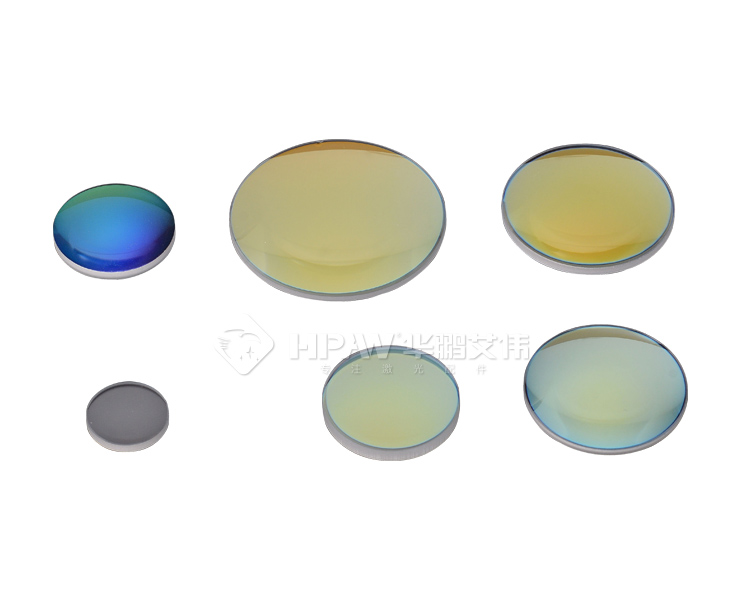

激光準直鏡片/聚焦鏡片

一、產品簡介：

激光聚焦鏡在激光系統中占有很重要的位置，激光光路的改變就是靠鏡片的折射來實現的.

1.掃描范圍。

鏡頭能掃描到的面積越大，當然越受使用者的歡迎。但是如果一味的增加掃描面積，會帶來很多的問題。如光點變粗，失真加大等等。

2.焦距（跟工作距離有一定關系，但是不等于工作距離）。

a.掃描范圍跟場鏡焦距成正比——掃描范圍的加大，必然導致工作距離的加大。工作距離的加長，必然導致激光能量的損耗。

b.聚焦后的光斑直徑跟焦距成正比。這意味著當掃描面積達到一定的程度后，得到的光點直徑很大，也就是說聚得不夠細，激光的功率密度下降非常快（功率密度跟光斑直徑的2次方成反比），不利于加工。

c.由于F-Theta場鏡是利用的y’=f*θ的關系來工作的，而實際的θ和tgθ的值還是有區別的。而且隨著焦距f的加大，失真程度將越來越大。

3.工作波長。

目前市場上使用的多半是1064nm和10600nm兩種。但是隨著將后來激光器的發展，532nm和355nm及266nm的場鏡也會有相應的應用。

二、作用特點：

1、提高邊緣光束入射到探測器的能力；

2、在相同的主光學系統中，附加場鏡將減少探測器的面積；如果使用同樣的探測器面積，可擴大視場，增加入射的通量；

3、使探測器光敏面上的非均勻光照得以均勻化。

三、應用：

主要用于激光打標機、舞臺燈光中，也可用于科學試驗和激光測量儀器中。打標系統中激光束穿過聚焦透鏡系統后會產生離軸偏轉現象, 相對理想的平面而言，會在打標面上出現異常圖像或畸變。聚焦鏡，是一種專業的透鏡系統，目的是將激光束在整個打標平面內形成均勻大小的聚焦光斑，是激光打標機的最重要配件之一。在沒有變形的情況下，聚焦點的位置取決于透鏡的焦距以及偏轉角的切線，聚焦點的位置僅取決于焦距和偏轉角，這樣就簡化了焦點定位的計算方法。

四、激光聚焦鏡片的清潔保養：

1.聚焦鏡片材料為ZnSe或鋅化砷，比較脆，易碎；在拆裝時要注意：不能過于用力，不能和硬物發生碰撞。表面有增透膜，怕污染、怕濕、怕油性、怕刮擦；故要求在工作中提供干燥、去油的空氣，清潔時請采用推薦的清潔器材和清潔方式。

2.設備工作時必須保證要有足夠的氣壓。工作前可將手指伸到聚焦鏡出光口（氣嘴）下去檢查是否有氣體吹出？氣壓是否足夠？

3. 每日第一次開機工作前，請將裝有聚焦鏡片的鏡筒取下，觀察聚焦鏡片是否受污染。聚焦鏡片的清潔原則是：無污染盡量不要清潔，有污染需及時清潔！

4.清潔步驟： ①.松開緊固螺絲，依次取下氣嘴和鏡筒；先用吹氣球吹去鏡片表面的灰塵； ②.如確實需要清潔鏡片，只能采用實驗室級別的紙質軟棉球，蘸取適量的丙酮或高純度酒精，輕輕地按順時針方向從鏡片的中心旋轉著擦向邊緣。有必要時鏡片的兩面都需要清潔，擦洗時應小心細致。 ③.裝好鏡筒和氣嘴，調整好焦距，旋緊緊固螺絲。

5.如聚焦鏡片受污染太嚴重或長時間得不到有效的清潔，致使無法清潔干凈的，或則聚焦鏡片上增透膜脫落的，則需要更換聚焦鏡 片。

6.一般2寸聚焦鏡片的焦距（體現在加工件上表面到氣嘴底部的距離）為6~7mm左右，用戶可根據實際情況，經調整后得到最合適的焦距。

7.保持聚焦鏡片的潔凈，是切割、雕刻能力和效果強有力的保證。 8．新設備在新裝激光鏡片時，一定勿用力壓鏡片會導致光學鏡片的嚴重破損。

 五、常見問題

（1）聚焦鏡筒如何進行保養？
答：聚焦鏡筒的保養步驟如下：
1、鏡架中取出聚焦鏡：松開緊固螺絲，依次取下氣嘴和鏡筒；先用吹氣球吹去鏡片表面的灰塵；
2、如確實需要清潔鏡片，只能采用實驗室級別的紙質軟棉球，蘸取適量的丙酮或高存度酒精，輕輕地按順時針方向從鏡片的中心旋轉著擦向邊緣。有必要時鏡片的兩面都需要清潔，擦洗時應小心細致；
3、裝好鏡筒和氣嘴，調整好焦距，旋緊緊固螺絲，聚焦鏡安裝時請務必保持凸面向下。

（2）激光切割聚焦鏡是凹面朝上還是凸面朝上？
答：激光切割是利用凸透鏡把平行的激光光束聚成焦點作用在被切割材料上使之熔化切斷的原理，跟小時候玩的把放大鏡對著太陽可以點紙張的原則一樣。只不可激光的能量要高很多很多而已!激光切割機聚焦鏡基本都是一面平，一面凸。凸的一面朝上!

（3）激光器的聚焦鏡怎么選擇？
答：主要看，聚焦光斑的大小，工作距離，激光波長，激光功率
